一、用途：
HCE-400系列磁卡/條碼閱讀器是本公司研制開發的磁卡、條碼閱讀系列產品之一，專為銀行、稅務、股市、商檢、郵電等行業配套設計，用于磁卡、條碼信息的讀取及傳送。
本產品集磁卡譯碼及數據發送功能于一體，支持雙向刷卡操作。根據不同用途，它可將磁卡第1，2，3磁道和條碼卡的信息譯成能被主機接收的數字信息，完全符合ANSI/ISO技術標準，具有鍵盤仿真或RS-232串口輸出。
二、主要功能：
1．刷卡機可雙向讀取卡片。
2．電源來自電腦主機，不需外接電源。
3．發光管指示和蜂鳴器鳴叫來識別讀卡成功和失敗。
4．HCE-400系列磁卡閱讀器符合ANSI/ISO標準。
5．HCE-405系列條碼閱讀器自動辯認讀取以下各種條碼：Code39、Code93、UPC/EAN、Codebar、Interleaved 2 of 5、Code128、Full ASCⅡ Code39（Extended Code 39）。
6．鍵盤仿真接口：可配接IBM PC/XT/AT及兼容機。鍵盤仿真安裝在鍵盤與電腦之間，其功能如同鍵盤，且鍵盤操作不受影響。
7．RS-232串口輸出，配有轉接電纜直接從鍵盤口取電，不需外接電源，使用方便。
三、技術指標：
1．磁卡標準：ISO 7811-7815
2．譯碼方式：F2F（FM）
3．刷卡速度：10～120cm/s
4．磁頭壽命：≥600，000次
5．電源電壓：DC 5V±5%
6．電源電流：≤35mA（條碼閱讀器≤60mA）
7．工作環境：
溫度：0℃～45℃ 濕度：10～90％RH
四、開關設置：
A： 磁卡閱讀器鍵盤口仿真
SW1：加自動回車 ON：不加 OFF：要加
SW2：加磁道起止符 ON：不加 OFF：要加
SW3：仿真鍵盤類型 ON：XT OFF：AT
SW4：外接標準鍵盤 ON：不接 OFF：接
SW5：無定義（固定在OFF）
SW6：無定義（固定在OFF）
SW7：磁道選擇 ON：2/3磁道 OFF：1/2磁道
SW8：廠方設定（固定在OFF）
B： 磁卡閱讀器RS-232串口仿真
SW1：加自動回車 ON：不加 OFF：要加
SW2：加磁道起止符 ON：不加 OFF：要加
SW3：加BCC校驗 ON：不加 OFF：要加
SW4：加文件符號 ON：不加 OFF：要加
SW5：波特率設置1（具體設置見下）
SW6：波特率設置2（具體設置見下）
SW5：ON SW6：ON 1200Bps
SW5：OFF SW6：ON 2400Bps
SW5：ON SW6：OFF 4800Bps
SW5：OFF SW6：OFF 9600Bps
SW7：磁道選擇 ON：2/3磁道 OFF：1/2磁道
SW8：廠方設定（固定在OFF）
注：當前開關設置為常規版本的開關設置，特殊版本具體設置見閱讀器底蓋。
五、安裝：

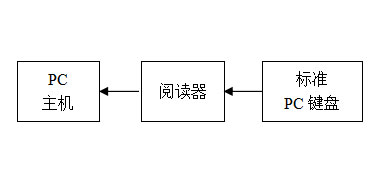

閱讀器與PC機在鍵盤仿真時的連接：當使用時，只需拆下主機的鍵盤插頭，將閱讀器專用插頭的一端插入主機鍵盤插座，另一端與主機鍵盤連接。
閱讀器與PC機在RS-232串行口時的連接：當使用時，只需把閱讀器的串行口與主機串行口直接連接，同時拆下主機的鍵盤插頭，將閱讀器專用插頭一端插入主機鍵盤插座，另一端與主機鍵盤連接。
六、使用說明：
1．閱讀器上電后紅色指示燈亮，同時蜂鳴器響三聲表示上電自檢通過。
2．手持卡片將磁條或條碼面向閱讀器上的磁卡標記以勻速刷過卡槽。
3．當讀卡成功后，綠色指示燈閃亮一下，同時蜂鳴器響一聲表示讀卡成功。

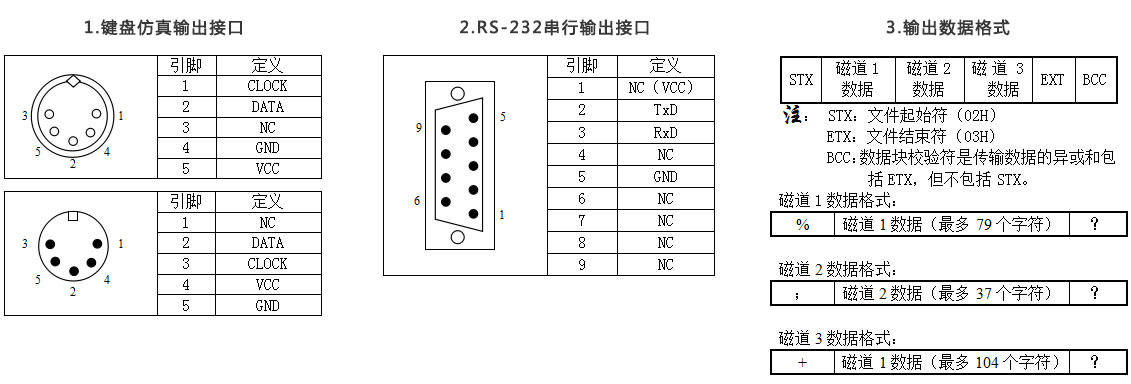

七、接口說明
注： “%”、“；”、“+”、“？”為磁道起始符、結束符。
注意事項：
注意保護磁頭清潔，盡量避免灰塵，定期清洗磁頭清潔。
